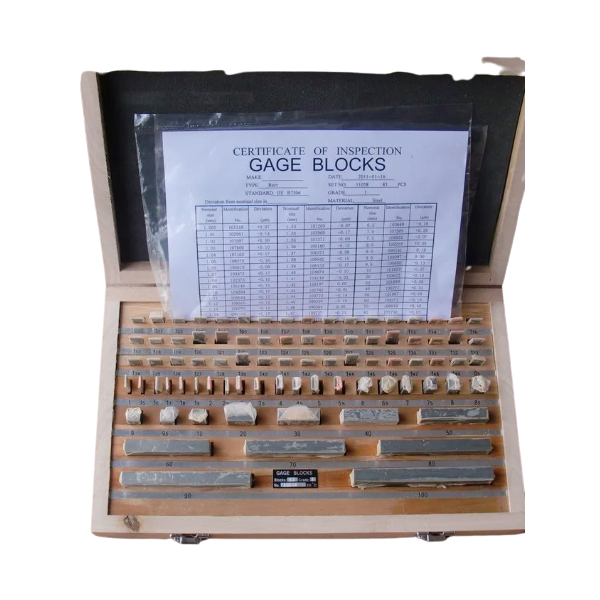

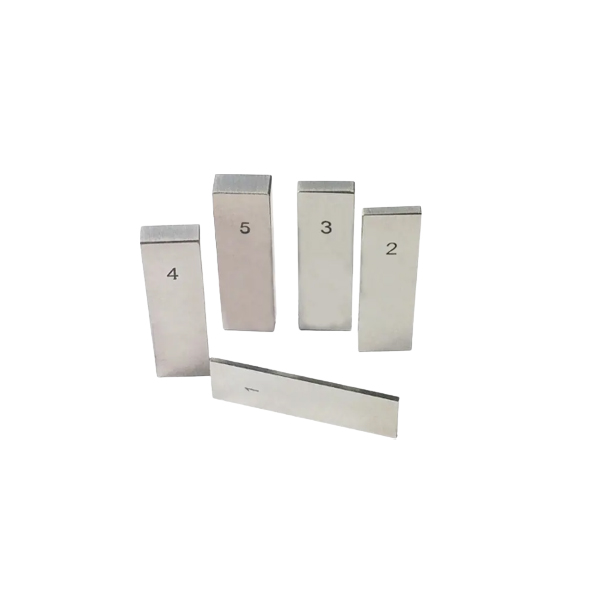

Endmaße (auch Endmaße, Johansson-Lehren, Schlupflehren oder Jo-Blöcke genannt) sind ein System zur Herstellung von Präzisionslängen.Es ist ein grundlegender Standard für die lineare Messung.Zum Einstellen, Prüfen oder Prüfen von Messgeräten und Werkzeugen sowie Präzisionswerkstücken.Endmaße werden in Sätzen von Blöcken mit einer Reihe von Standardlängen geliefert.Im Gebrauch werden die Blöcke gestapelt, um eine gewünschte Länge oder Höhe zu bilden.
Messlänge;
Messen der Werkstückgröße oder zum Kalibrieren und Justieren von Messgeräten und Werkzeugen.
Material | HSS, legierter Stahl, Wolframkarbid, Edelstahl |
Anzahl der Blöcke | 32 teile/satz, 38 teile/satz, 47 teile/satz, 83 teile/satz, 87 teile/satz, 103 teile/satz, 112 teile/satz |
Schritte | 0,01 mm, 0,1 mm, 1 mm, 0,5 mm, 10 mm usw. |
Größe | 1mm-100mm |
Genauigkeit | DIN861-1980 20℃ Genauigkeit (um) |
Messung | Metrisch und Zoll |
Grad | Note 0 für Kalibrierung Klasse 2 für Werkstatt |
| NEIN. | Gesamt Blöcke (Stück) | Präzisionsgrad | Abmessungen (mm) | Maßzunahme | Zahlen von Blöcken |
| MW010101 | 32 | 0,1,2 | 1.005 | / | 1 |
| MW010102 | 1.01-1.09 | 0.01 | 9 | ||
| MW010103 | 1.1-1.9 | 0.1 | 9 | ||
| MW010104 | 1,0-9,0 | 1 | 9 | ||
| MW010105 | 10-30 | 10 | 3 | ||
| MW010106 | 50 | / | 1 | ||
| MW010201 | 38 | 0,1,2 | 1.005 | / | 1 |
| MW010202 | 1.01-1.09 | 0.01 | 9 | ||
| MW010203 | 1.1-1.9 | 0.1 | 9 | ||
| MW010204 | 1,0-9,0 | 1 | 9 | ||
| MW010205 | 10-100 | 10 | 10 | ||
| MW010301 | 47 | 0,1,2 | 1.005 | / | 1 |
| MW010302 | 1.01-1.20 | 0.01 | 20 | ||
| MW010303 | 1.3-1.9 | 0.1 | 7 | ||
| MW010304 | 1,0-9,0 | 1 | 9 | ||
| MW010305 | 10-100 | 10 | 10 | ||
| MW010401 | 83 | 0,1,2 | 1.005 | / | 1 |
| MW010402 | 1.01-1.49 | 0.01 | 49 | ||
| MW010403 | 1.6-1.9 | 0.1 | 4 | ||
| MW010404 | 0,5-9,5 | 0.5 | 19 | ||
| MW010405 | 10-100 | 10 | 10 | ||
| MW010501 | 87 | 0,1,2 | 1.001-1.009 | 0.001 | 9 |
| MW010502 | 1.01-1.49 | 0.01 | 49 | ||
| MW010503 | 0,5-9,5 | 0.5 | 19 | ||
| MW010504 | 10-100 | 10 | 10 | ||
| MW010601 | 103 | 0,1,2 | 1.005 | / | 1 |
| MW010602 | 1.01-1.49 | 0.01 | 49 | ||
| MW010603 | 0,5-24,5 | 0.5 | 49 | ||
| MW010604 | 25-100 | 25 | 4 | ||
| MW010701 | 112 | 0,1,2 | 1.005 | / | 1 |
| MW010702 | 1.001-1.009 | 0.001 | 9 | ||
| MW010703 | 1.01-1.49 | 0.01 | 49 | ||
| MW010704 | 0,5-24,5 | 0.5 | 49 | ||
| MW010705 | 25-100 | 25 | 4 |
Sie müssen klare Zeichnungen bereitstellen und Anforderungen, damit unsere Ingenieure sie gründlich verstehen.
Einfache Form.
Einfach zu verwenden.Es kann separat verwendet werden und kann für unterschiedliche Tests auch in verschiedenen Größen kombiniert werden.
Stahlhärte: 58-62HRC, Wolframstahlhärte: ≧89HRA;Messgerät ist ein häufig verwendetes Werkzeug für die lineare Messung, um Präzisionsprodukte oder -instrumente einzustellen und zu prüfen.
Endmaß ist nicht magnetisch und mit spezieller Wärmebehandlung und Kryobehandlung zur Stabilisierung der Größe.
Vollständige Endkontrolle;Defizitprodukte 100% Reparatur oder Ersatz.
Paket: Kunststoffbox, Holzkiste nach Wahl
Pro Set verpackt im Kunststoffkoffer mit klassifiziertem Display
Pro Satz verpackt in Holzkiste mit klassifiziertem Display
Kundenspezifisches Paket oder Anforderungen verfügbar
Die wichtigsten Oberflächenbehandlungsmethoden von Werkzeugzubehör sind: Galvanisieren, Sprühen, Polieren, Eloxieren, Schwärzen usw.
Die Funktion besteht darin, das Aussehen, die Korrosionsbeständigkeit und Verschleißfestigkeit der Formteile zu verbessern.Jedes hat seine eigene einzigartige Nutzungsumgebung und Bedingung wie unten:
Galvanisieren von Stahlwerkstoffen
Galvanisieren-Galvanisieren ist ein Verfahren zum Behandeln der Oberfläche von Präzisionsformkomponenten mit einer Metallfilmschicht.Unterschiedliche Metalle wie Chrom, Zink oder Nickel werden als Beschichtungen in unterschiedlichen Anwendungsumgebungen verwendet.
Verwendung: Es wird für Teile mit geringen Anforderungen an die Maßhaltigkeit verwendet.Da die Gleichmäßigkeit der Dicke beim Galvanisieren nicht leicht zu kontrollieren ist, ist eine zusätzliche Verarbeitung erforderlich, um die Genauigkeit sicherzustellen, wenn die Maßhaltigkeit hoch ist.
Spritzen von Stahlwerkstoffen
Sprühen bezieht sich auf das Behandlungsverfahren zum Sprühen einer Beschichtungsschicht auf die Oberfläche von Präzisionsformteilen.
Verwendung: Es kann als abschließende Oberflächenbehandlung für Teile verwendet werden, die eine hohe Maßgenauigkeit und eine hohe Verschleißfestigkeit erfordern.
Polieren von Stahlmaterialien
Polieren bezieht sich auf die Behandlung der Oberfläche in einen glatten, flachen, gratfreien Zustand.
Verwendung: Zur Verbesserung des Aussehens, der Mikrorauheit und Verschleißfestigkeit der Form- und Gesenkteile.
Übliche Stahlschwärzung
Das Schwärzen bezieht sich auf das Verfahren zum Behandeln der Oberfläche der Formteile in eine Schicht aus schwarzem Oxidfilm.
Verwendung: Gewöhnlicher Stahl als eine Art Formteilmaterial, wenn seine Leistungsanforderungen und Anforderungen an die Korrosionsbeständigkeit nicht hoch sind, kann eine Schwärzungsbehandlung kostensparend sein.
Eloxieren von Aluminium
Eloxieren - Eloxieren bezieht sich auf die Behandlung der Oberfläche von Formteilen in einer Schicht aus Oxidfilm.
Verwendung: Aufgrund seiner geringen Härte wird es normalerweise als Hilfsformzubehör verwendet.
Sie haben möglicherweise die Wahl der Oberflächenbehandlung entsprechend Ihren Anforderungen.Nachfolgend sind einige übliche Methoden aufgeführt, die wir verwenden.
FAQ
F: Welchen Service können Sie tun?
A: Soem/ODM.Kostenlose Muster sind nach Preisbestätigung verfügbar, aber Sie müssen die Musterfracht teilen.Wir produzieren die Teile nach Kundenzeichnung oder Muster.Zum Schutz des geistigen Eigentums unserer Kunden verkaufen wir nicht das gleiche Produkt unserer Kunden an Dritte.
F: Welche Daten sollte der Kunde für ein genaues Angebot angeben?
A: Die Zeichnungen oder Muster, Menge, Toleranz, Standard, Material, Oberflächenbeschaffenheit, andere spezielle Anforderungen usw.
F: Was sind Ihre Liefermethoden?
A: DHL, EMS, UPS, Landtransport oder Seefracht verfügbar.
F: Wie stellen Sie die Qualitätskontrolle sicher?
A: Vollständige Inspektion mit Prüfbericht und Materialzusammensetzungszertifikat für jede Bestellung und 1 Jahr Kundendienst für kostenlose Reparatur oder Ersatz für Mangelprodukte.Nahezu keine Reparaturrate und defekte Produkte, kostenloser Ersatz oder Reparatur.
F: Wie lange ist Ihre Vorlaufzeit?
A: 10-30 Tage bis zur Menge.
F: Mit welchen Oberflächenbehandlungen können Sie umgehen?
A: Titannitrid (TiN), TiCN, Titanbeschichtung, Schwärzung, Aufkohlung, Verzinkung, Zinkbeschichtung, Verzinkung, Verchromung etc.
Q: was ist ihre zahlungsfrist?
A: T/T, L/C, Western Union, PayPal usw.
