Die Führungssäule wird in Kombination mit anderen Komponenten in der Form verwendet, um sicherzustellen, dass sich die Form mit genauer Position und Route bewegt.Es ist normalerweise zylindrisch mit Schulter und Ölnut.Das übliche Material ist SUJ2, heißgesenkter Stahl, leicht zu walzendes Eisen usw. Es ist in der Lage, Verschleiß und Beschädigung der Form zu verhindern und erleichtert die Wartung, da es von der Platte installiert und entfernt werden kann.
Die Rundheit der Führungssäule ist sehr wesentlich.Um den Außendurchmesser zu schleifen, muss die Rundschleifmaschine die Bandmitte gegen das Mittelloch davon verwenden, damit sich die Führungssäule drehen kann.
Je nach Verwendung sind Führungssäulen für Autoform, unabhängige Verwendung, Matrizenrahmen, Entladeplatte usw.
Normalerweise ist die innere zylindrische Oberfläche ø32H7, Ra0.2um;die äußere zylindrische Oberfläche ø45R6, Ra0.4um.
Angewendet auf Automobilformen, Formrahmen, Stanzwerkzeug, Druckgussform, Kunststoffform.
Was die Führungsrichtung betrifft, gibt es Optionen für Gleitführungssäule (Code SGP) und Gleitführungssäule (Code SRP).
Härte: 58-62 HRC
Oberflächenrauheit: Ra0.4-0.8
Präzisionstoleranz: +/-0,005 mm
Konzentrizität: +/-0,01 mm
Geradheitstoleranz: 0,002 mm
Rundheitstoleranz: 0,002 mm
Oberflächenbehandlung: Wahl der Hochfrequenz-Aufkohlungswärmebehandlung
Anwendung: Stanzwerkzeug, Druckgussform, Kunststoffform
D=8mm-80mm
L=30mm-1000mm
Führungssäule Durchm. | 16 | 18 | 19 | 20 | 22 | 25 | 28 | 32 | 38 | 45 | 50 |
Führungsbuchse Innendurchmesser | 22 | 24 | 25 | 26 | 28 | 31 | 36 | 39 | 48 | 55 | 60 |
Führungsbuchse Außendurchm. | 32 | 34 | 36 | 37 | 38 | 44 | 48 | 54 | 63 | 74 | 78 |
Führungsbuchse Länge | 60 | 60 | 60 | 60 | 60 | 75 | 75 | 85 | 95 | 90 | 100 |
Name | TRP | SRP | A-TRP | GP |
Material | SUJ2 | SUJ2 | SUJ2 | SUJ2 |
Härte | HRC58-62° | HRC58-62° | HRC58-62° | HRC58-62° |
Toleranz | ±0,005 mm | ±0,005 mm | ±0,005 mm | ±0,005 mm |

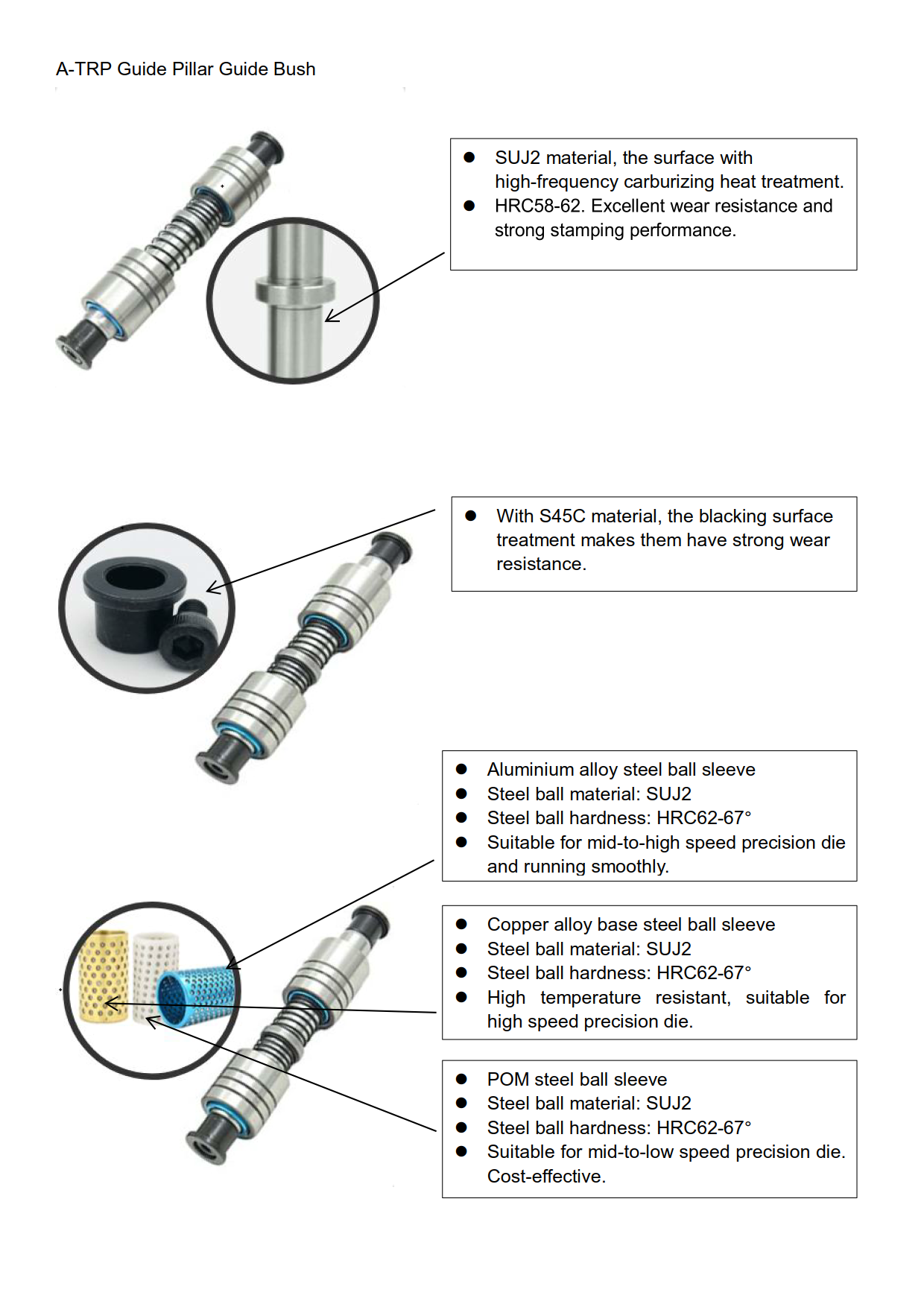

Verwendung | Für Stanzwerkzeugrahmen in Führungsrichtung, zur Lade-Entlade-Führungssäule gehörend.Es wird durch das Flanschteil zusammengebaut. | Für großer Stanzwerkzeugrahmen, um die Richtung zu führen und die Leistung zu verbessern die Sicherungs- und Vorbereitungsarbeiten. | Für Stanzwerkzeug – progressives Werkzeug / Folge(-auf)-Werkzeug. | Abstreifplatte Schulterführungssäule mit Ölschlitz wird durch Heckkopfbefestigung montiert.Es Benötigt Schmieröl im Schlitz vor der Verwendung. |

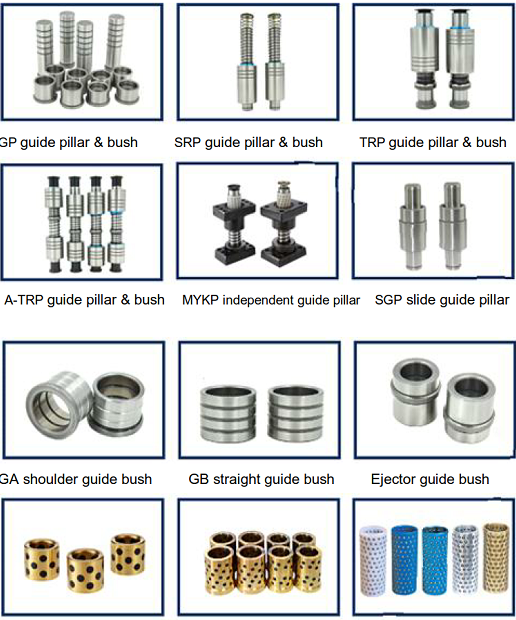

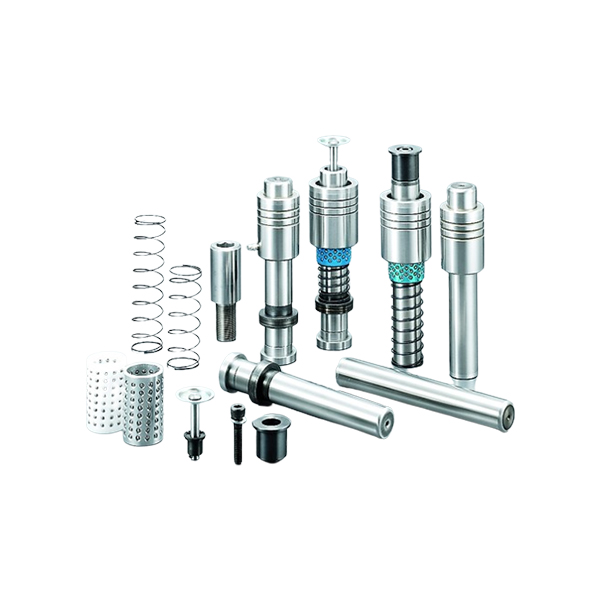

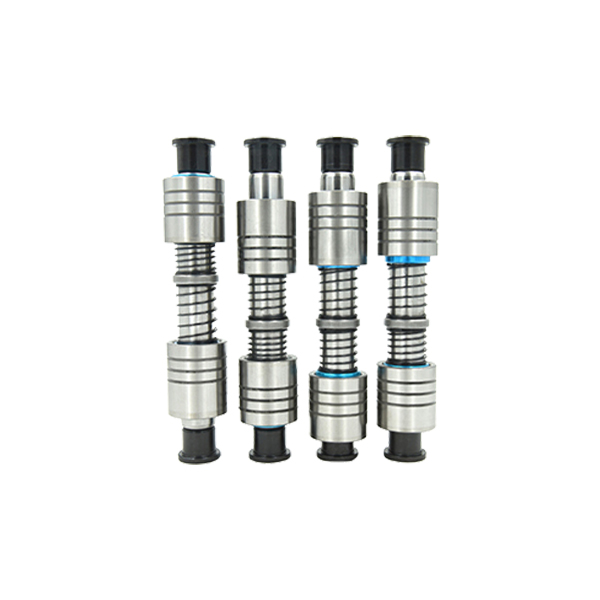

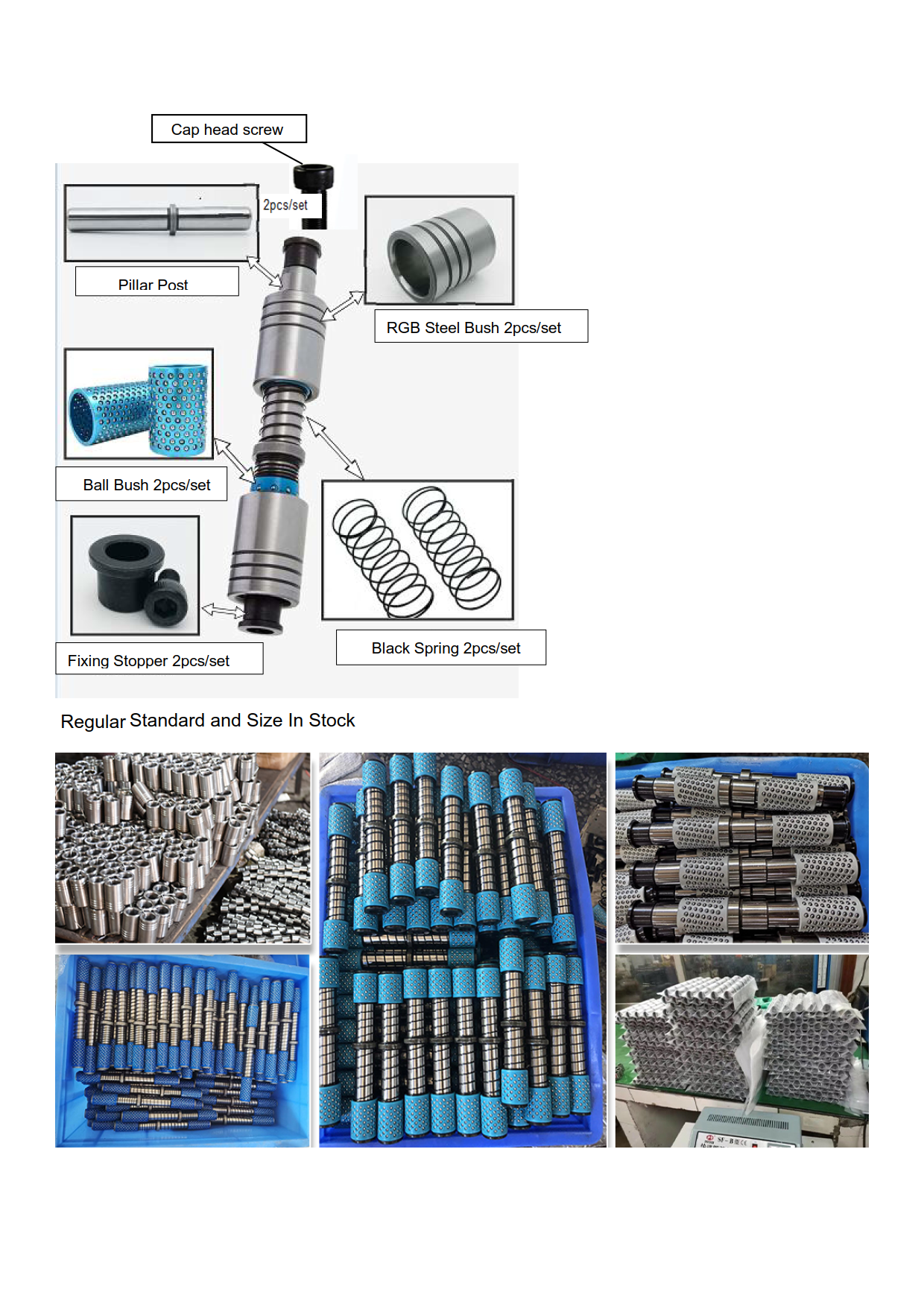

Kugelführungssäule Führungsbuchse: SPP, SRP, TRP, A-TRP
Unabhängige Führungssäule: MYKP, MJKP, TU, TUR, TUB
Gleitführungssäule Führungsbuchse: SGP, SGPN
Abstreifplatten-Führungssäule: GP, SGPH, SGOH, SGOR, SGBH
Kugelführungsbuchse: MBSH, MBSM, MBJH, MBJM
Graphitführungsbuchse: MUBZ, MUFZ
Abstreifplatten-Führungsbuchse: GA, GB, GBHZ
MISUMI-Standardführungssäule: MYP, MYZP
Unabhängige Führungssäulenkomponenten von MISUMI: MYZP, MYAP, MYJP, MYKP
Standardkomponenten von MISUMI-Kugelführungssäulen: RMSH, RKSH, PMSH, PKSH
Sie müssen klare Zeichnungen bereitstellen und Anforderungen, damit unsere Ingenieure sie gründlich verstehen.
Kunden müssen Standardcodes und -zeichnungen für Angebote bereitstellen.
Schnelle Lieferzeit 5-10 Tage für normale Größe.
Inlandsstandard GCr15, entspricht dem europäischen Standard 100Cr6, dem amerikanischen Standard 52100, dem japanischen Standardstahl SUJ2, HRC58-62.Hervorragende Verschleißfestigkeit.
Oberflächenaufkohlung und Abschreckbehandlung optional.Die Tiefe der Aufkohlungsschicht beträgt 0,8–1,2 mm und die Abschreckhärte nach dem Aufkohlen 58–62 HRC.
SUJ2 hat sehr gute mechanische Eigenschaften und kann dem Hochgeschwindigkeitsstanzbetrieb von Formen und Maschinen standhalten.
Hohe Präzisionssicherung.

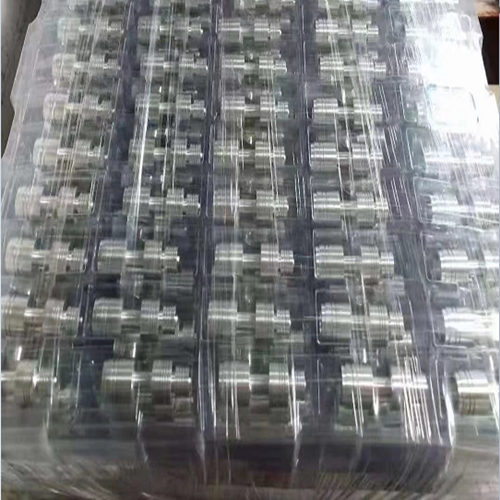

Innen: Luftblasenbeutel, PE-Beutel oder Kunststoffsiegel mit Korrosionsschutzöl plus Umkarton oder andere sichere Verpackung.
 |  |

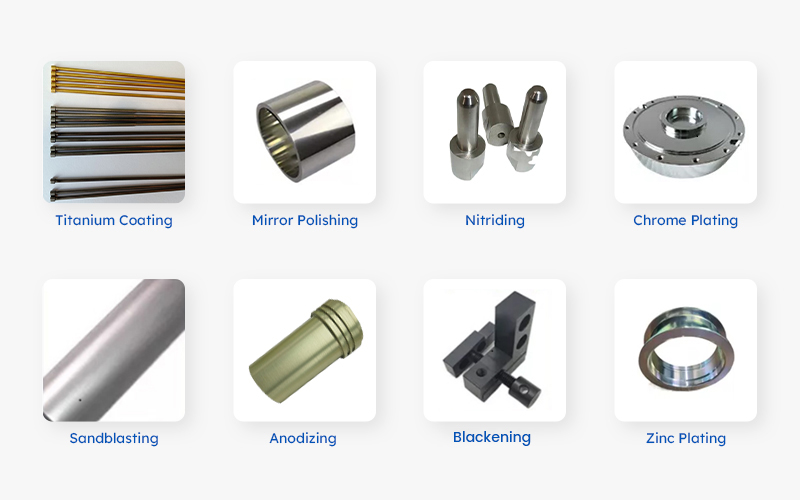

Die wichtigsten Oberflächenbehandlungsmethoden von Werkzeugzubehör sind: Galvanisieren, Sprühen, Polieren, Eloxieren, Schwärzen usw.
Die Funktion besteht darin, das Aussehen, die Korrosionsbeständigkeit und Verschleißfestigkeit der Formteile zu verbessern.Jedes hat seine eigene einzigartige Nutzungsumgebung und Bedingung wie unten:
Galvanisieren von Stahlwerkstoffen
Galvanisieren-Galvanisieren ist ein Verfahren zum Behandeln der Oberfläche von Präzisionsformkomponenten mit einer Metallfilmschicht.Unterschiedliche Metalle wie Chrom, Zink oder Nickel werden als Beschichtungen in unterschiedlichen Anwendungsumgebungen verwendet.
Verwendung: Es wird für Teile mit geringen Anforderungen an die Maßhaltigkeit verwendet.Da die Gleichmäßigkeit der Dicke beim Galvanisieren nicht leicht zu kontrollieren ist, ist eine zusätzliche Verarbeitung erforderlich, um die Genauigkeit sicherzustellen, wenn die Maßhaltigkeit hoch ist.
Spritzen von Stahlwerkstoffen
Sprühen bezieht sich auf das Behandlungsverfahren zum Sprühen einer Beschichtungsschicht auf die Oberfläche von Präzisionsformteilen.
Verwendung: Es kann als abschließende Oberflächenbehandlung für Teile verwendet werden, die eine hohe Maßgenauigkeit und eine hohe Verschleißfestigkeit erfordern.
Polieren von Stahlmaterialien
Polieren bezieht sich auf die Behandlung der Oberfläche in einen glatten, flachen, gratfreien Zustand.
Verwendung: Zur Verbesserung des Aussehens, der Mikrorauheit und Verschleißfestigkeit der Form- und Gesenkteile.
Übliche Stahlschwärzung
Das Schwärzen bezieht sich auf das Verfahren zum Behandeln der Oberfläche der Formteile in eine Schicht aus schwarzem Oxidfilm.
Verwendung: Gewöhnlicher Stahl als eine Art Formteilmaterial, wenn seine Leistungsanforderungen und Anforderungen an die Korrosionsbeständigkeit nicht hoch sind, kann eine Schwärzungsbehandlung kostensparend sein.
Eloxieren von Aluminium
Eloxieren - Eloxieren bezieht sich auf die Behandlung der Oberfläche von Formteilen in einer Schicht aus Oxidfilm.
Verwendung: Aufgrund seiner geringen Härte wird es normalerweise als Hilfsformzubehör verwendet.
Je nach Bedarf stehen Ihnen viele Oberflächenbehandlungen zur Verfügung.Nachfolgend sind einige übliche Methoden aufgeführt, die wir verwenden.
